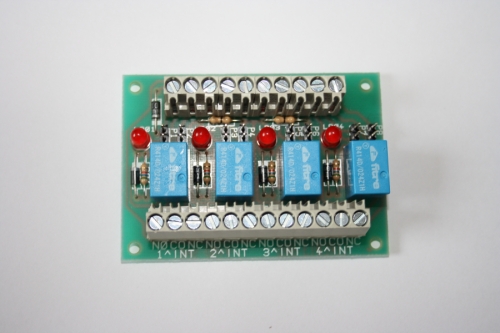

[22520] Relekortti 24 VDC, 4 kpl releitä vaihtokoskettimella ja tilatieto led.
Ominaisuudet
Relekortti pienellä ohjausvirralla, vaativien järjestelmien ohjaukseen.
Releen toimintatilan osoitus Led.
Releiden ohjaus oikosulkusiltojen avulla muunneltavissa.
Kaikki releet toimivat itsenäisesti.
Tekniset tiedot
Syöttöjännite: max. 27,6 VDC
Virrankulutus 24V: 4 x 12mA
Koskettimien virrankesto: 3A 28VDC
Releiden määrä: 4 kpl
Mitat (Leveys x Korkeus x Syvyys): 77 x 55 x 20 mm
Käyttölämpötila-alue -10 - +50 C
Paino n. 69g
Releen 1 ohjaus:
Oikosulkusilta P1 ja P2 irti, rele 1 toimii itsenäisesti.
Kun jatkuva jännite asennettu V+ ja V- toiminta seuraavasti:
P1 oikosuljettu releen 1 ohjaus - ( miinus) johtimella.
P2 oikosuljettu releen 1 ohjaus + ( plus)johtimella.
Releiden oikosulkusillat seuraavasti:
Rele 2 oikosulkusillat P3 ja P4
Rele 3 oikosulkusillat P5 ja P6
Rele 4 oikosulkusillat P7 ja P8
Releiden ohjaukset samoin kuin rele 1.
